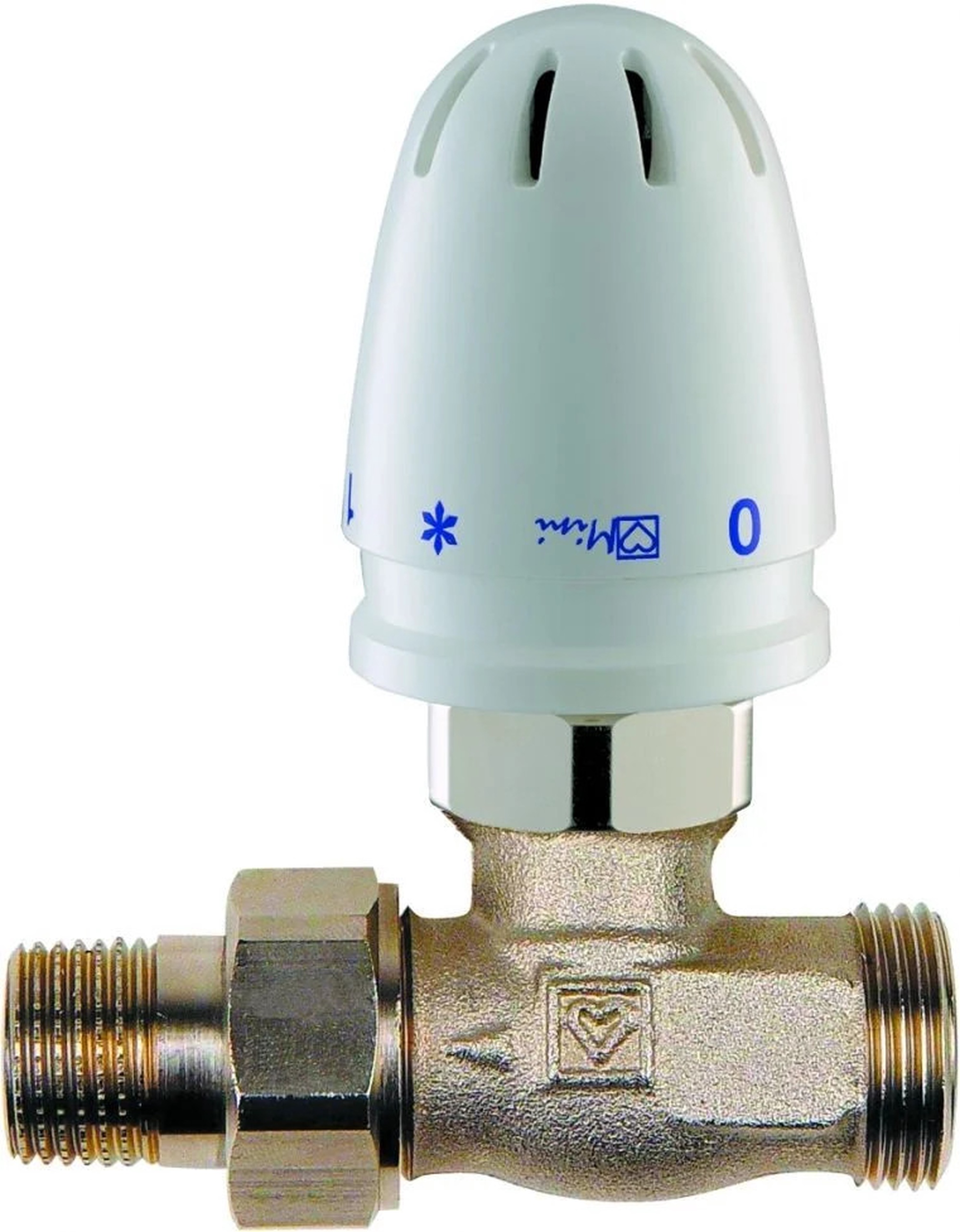

Термостат Herz

Ограничитель обратной температуры HERZ — это самодействующий пропорциональный регулятор, предназначенный для регулирования температуры воды, возвращающейся из радиатора или контура напольного отопления. Температура воды передается от корпуса клапана к датчику. Если установленная на головке температура ниже, чем температура воды, регулятор закрывается, а если выше, то регулятор открывается.

Установка:

При установке термостатического клапана учитывайте направление потока (стрелка на корпусе). Клапан должен быть установлен в обратной линии. После снятия защитного колпачка ограничитель температуры (головка) устанавливается с настройкой «полное открытие» (заводская настройка) с помощью свободно вращающейся гайки (SW 30). Выступ индикатора должен быть четко виден.

Совет по установке:

Температура окружающей среды не должна превышать заданное значение температуры, так как в этом случае регулятор будет закрыт в течение длительного времени.

Область применения:

Системы водоснабжения. Ограничитель обратной температуры используется для ограничения температуры возврата от радиатора или для регулирования температуры малых поверхностей напольного отопления, а также в комбинированных системах отопления, сочетающих напольное и радиаторное отопление. Если напольное отопление подключено к радиаторной установке, необходимо снизить температуру воды, подаваемой на напольное отопление, с помощью ограничителя температуры, установленного на обратном трубопроводе.

Конструктивные особенности:

Уплотнение штока

В качестве уплотнения штока используется О-образное кольцо, помещенное в латунную камеру, которая заменяется во время эксплуатации установки. О-образное кольцо обеспечивает долговечную, безотказную работу клапана и легкое перемещение его взаимодействующих элементов. Замена О-образного кольца описана в стандартном листе для HERZ-TS-90.

Уплотнение седла

Тороидальное уплотнение седла плотно прилегает к седлу клапана и обеспечивает отличные закрывающие свойства при закрытии клапана. Замена вставки термостатического клапана Вставка может быть заменена под давлением с помощью инструмента для замены вставки HERZ-Changefix. При использовании инструмента для замены вставки используйте прилагаемую к нему инструкцию по эксплуатации.

Технические данные:

• Максимальная рабочая температура 110 °C
• Максимальное рабочее давление 10 бар
• Диапазон регулировки 25 - 60 °C
• Необходимое качество воды для отопления, соответствующее PN-93/C-04607 или ÖNORM H 5195.
• Настройка: 1 2 3 4 5
• °C: 25 35 45 55 60
