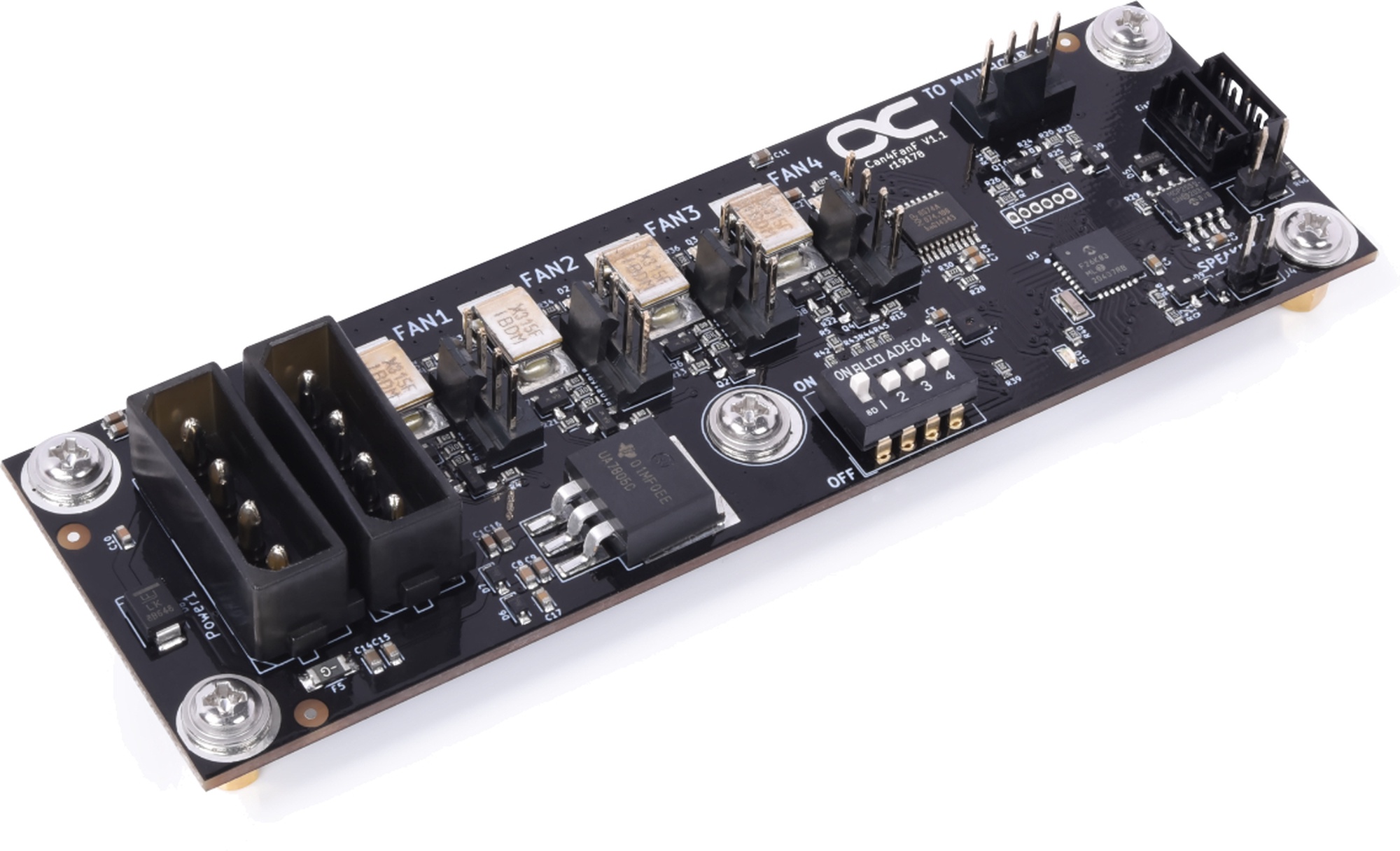

Adapteris Alphacool ES Guardian 4Port Powerfan Hub

Serverių ir pramoninių ventiliatorių energijos suvartojimas yra labai didelis dėl jų specifinių reikalavimų. Dėl šios priežasties jie paprastai gali būti prijungti tik tiesiogiai prie maitinimo bloko, nes standartinių pagrindinių plokščių esami jungtys negali tiekti reikiamos galios. Problema ta, kad ventiliatorių veikimą negalima patikrinti, stebėti ar valdyti per pagrindinę plokštę. Todėl Alphacool siūlo idealų serverio sprendimą pramoniniams ventiliatoriams su ES Guardian 4Port Powerfan Hub.

Kaip tai veikia?

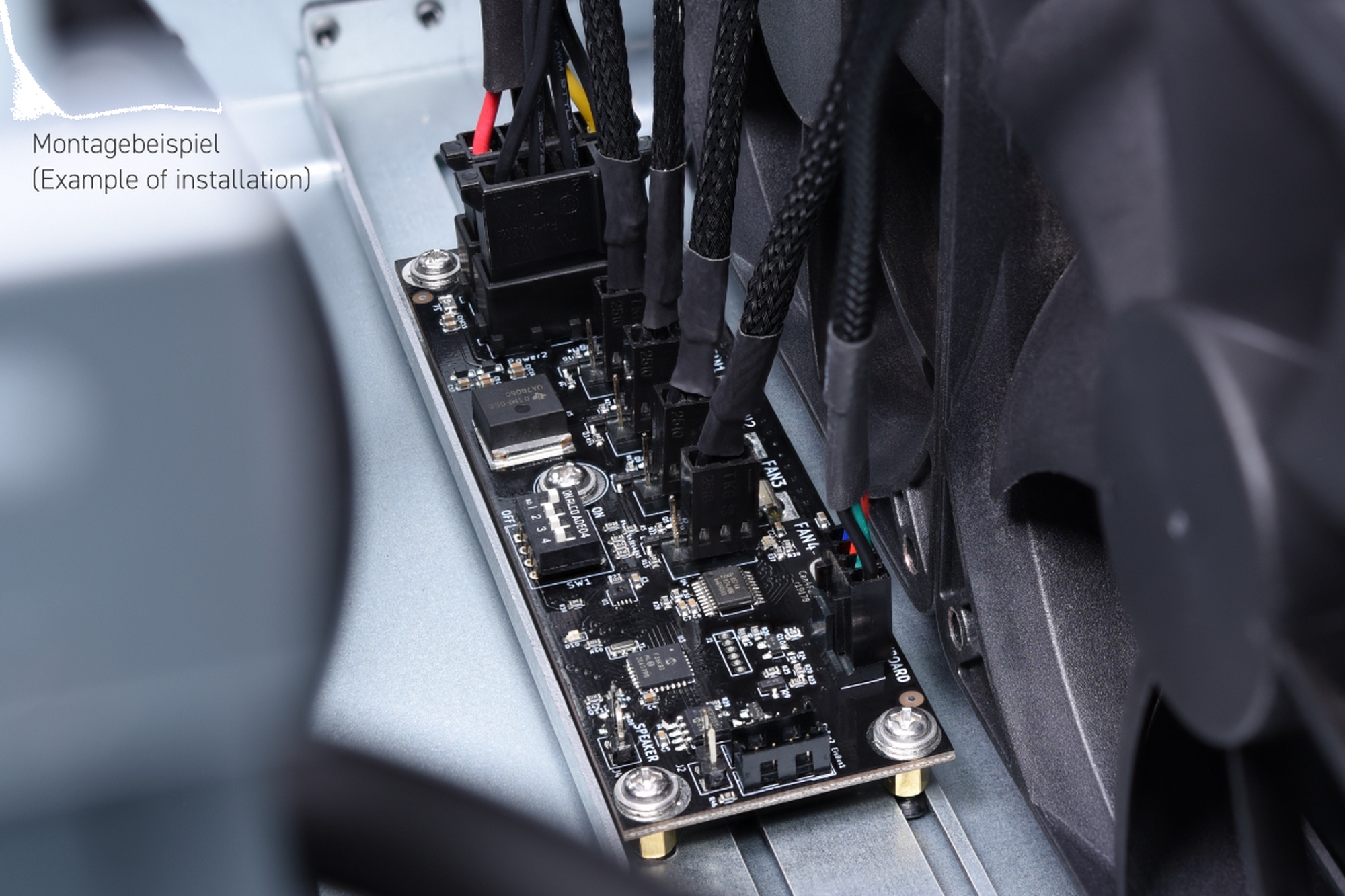

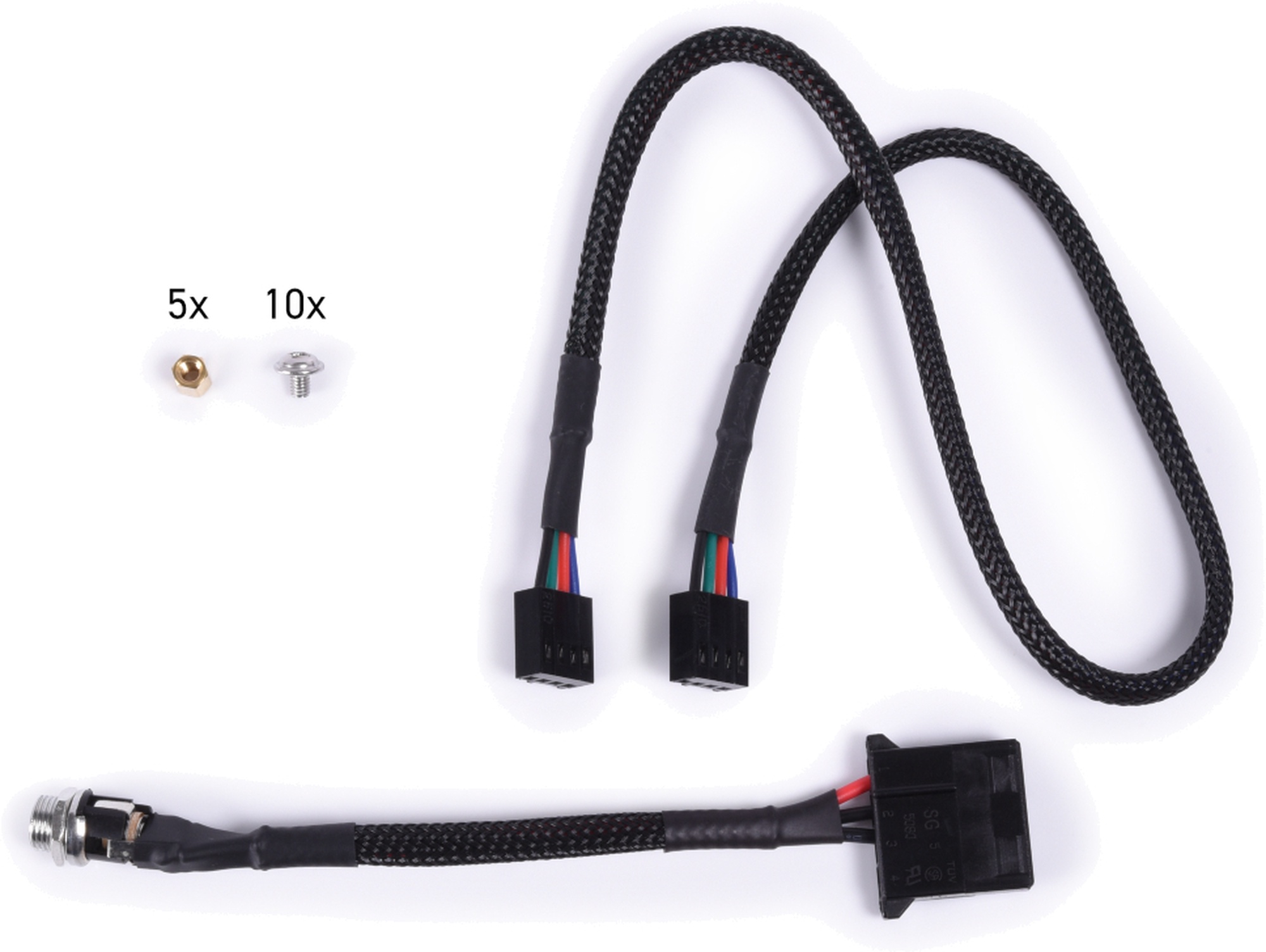

ES Guardian 4Port Powerfan Hub galima sumontuoti bet kurioje korpuso vietoje naudojant M3x4mm varžtus ir M3x6mm tarpiklius (žr. montavimo pavyzdį) ir jis tiesiogiai jungiasi prie maitinimo bloko naudojant pridedamą maitinimo laidą. Jei naudojamiems ventiliatoriams reikia daugiau nei 1,5 A (18 W) vienam ventiliatoriui, yra pateikiamas papildomas maitinimo jungtis. Jis siūlo galimybę prijungti 4 ventiliatorius per 4 kontaktų PWM. Galiausiai Powerfan Hub reikia prijungti prie pagrindinės plokštės per 4 kontaktų PWM. Atlikus šiuos veiksmus, 4 ventiliatorius galima stebėti ir skaityti jų greitį.

Nepriklausoma veikla

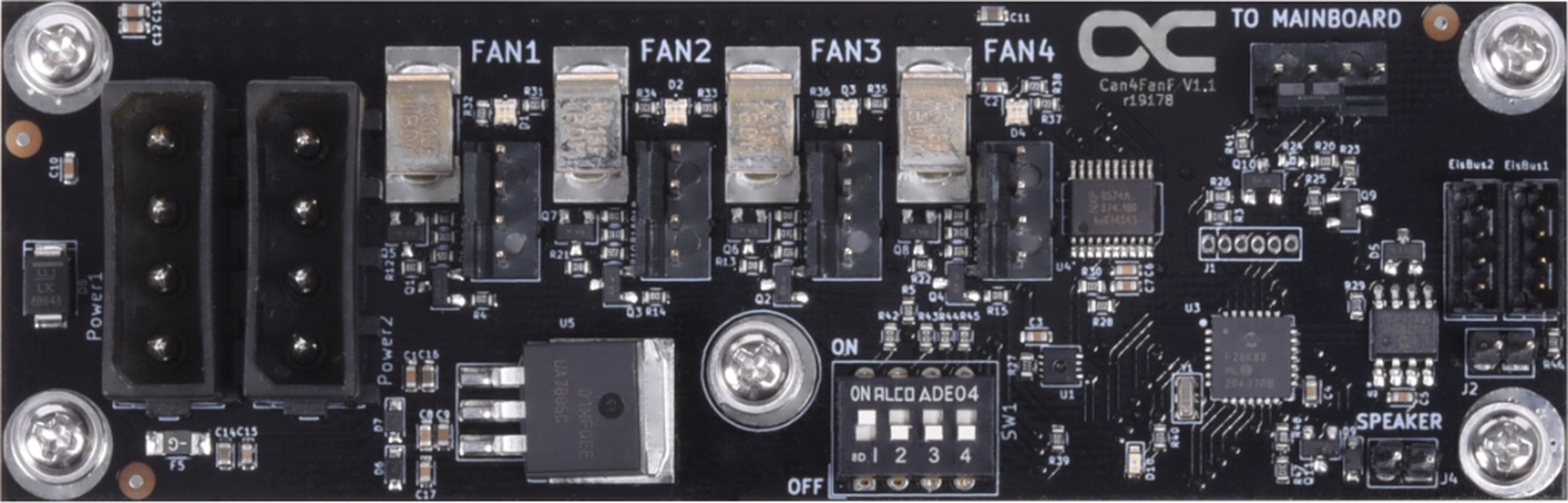

ES Guardian 4Port Powerfan Hub turi 4 krypčių DIP jungiklį. Jungiklis leidžia individualiai įjungti arba išjungti ventiliatorių stebėjimą. Greičio signalas (RPM) perduodamas iš pirmojo aktyvaus ventiliatoriaus į pagrindinę plokštę per 4 kontaktų PWM jungtį. Jei stebimas ventiliatorius yra sugedęs, į pagrindinę plokštę nėra perduodamas RPM signalas. Jei pagrindinė plokštė palaiko atitinkamą funkciją, gali būti išduotas klaidos pranešimas.

Visiškas valdymas
Powerfan Hub turi garsiakalbio lizdą, kurį galima naudoti pjezo garso signalui arba standartiniam kompiuterio garsiakalbiui prijungti. Taigi, ventiliatoriaus gedimo atveju taip pat galima išduoti garsinį įspėjimo signalą. Valdymo LED ant ventiliatoriaus jungčių taip pat leidžia vizualiai stebėti.

CAN-Bus jungtis *
Naudojant Can jungtis pridedama daugiau funkcijų:
- kiekvienas ventiliatorius gali būti valdomas atskirai
- Temperatūrą ir drėgmę galima matuoti realiuoju laiku
- Rodyti temperatūros kontrolę ir temperatūros zonas
- darbo valandų skaitiklis
- vėlesniam nepriklausomam veikimui kiekvieno ventiliatoriaus valdymo kreivę galima išsaugoti kaip išankstinį nustatymą

(* Papildomos funkcijos yra pririštos prie atitinkamo CAN-Bus valdiklio ir su juo susijusios programinės įrangos naudojimo!)
