Stiprintuvas Intellinet PoE Injector Port 48V DC IEEE

Idealiai tinka, kai nėra kintamosios srovės maitinimo šaltinio
Atstumo palaikymas: iki 100 m (328 pėdų)
Maitinimo išvesties galia iki 15,4 W
Palaiko visus IEEE 802.3af standartą atitinkančius PoE įrenginius (belaidžius LAN prieigos taškus ir tiltus, VoIP (garsą per IP) telefonus, IP stebėjimo kameras)
Palaiko IEEE 802.3af aptikimą ir trumpąjį jungimą, perkrovos ir aukštos įtampos apsaugą
Pilnos galios 3 klasės PoE dizainas
Ventiliatoriaus neturintis dizainas idealiai tinka tyliam darbui

Standartai
IEEE 802.3af (maitinimas per Ethernet)
IEEE 802.3 (10Base-T Ethernet)
IEEE 802.3u (100Base-TX greitasis Ethernet)

Bendra
Palaikomos terpės:
- 100Base-TX Cat5 UTP/STP RJ-45, 8 kaiščių

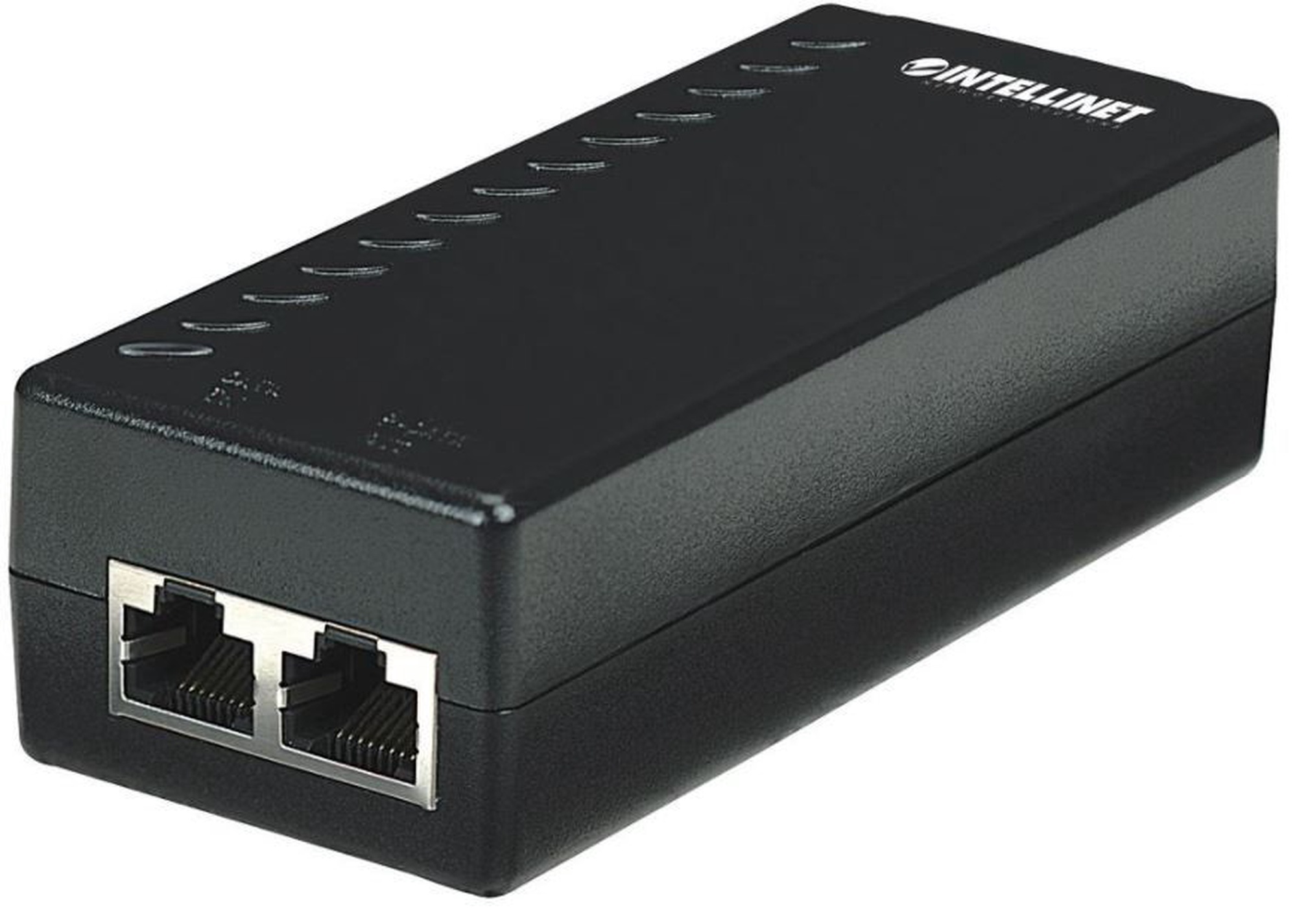

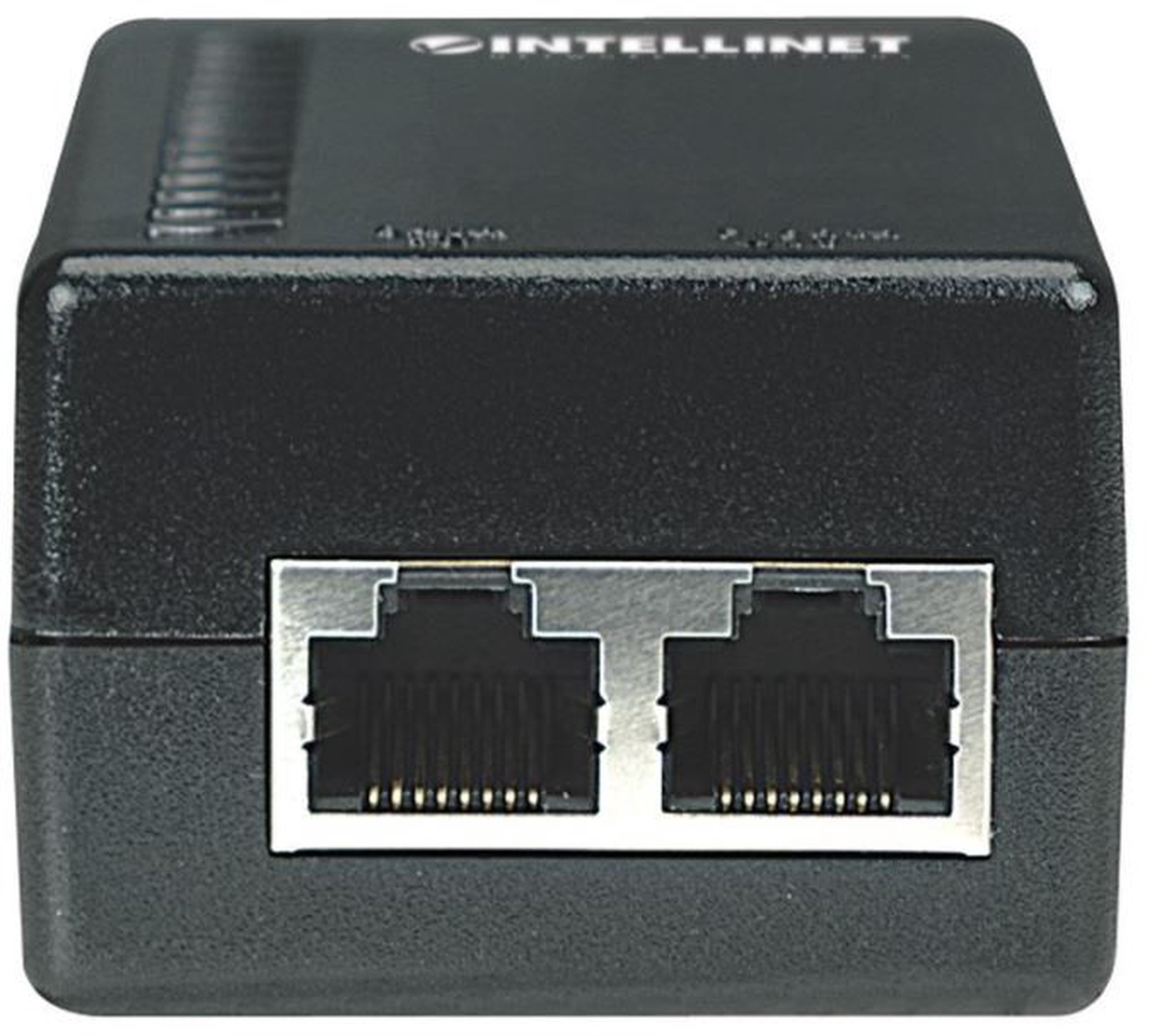

Portai:
- 1 RJ-45 100 Mbps įvesties prievadas
- 1 RJ-45 100 Mbps duomenų ir maitinimo išvesties prievadas

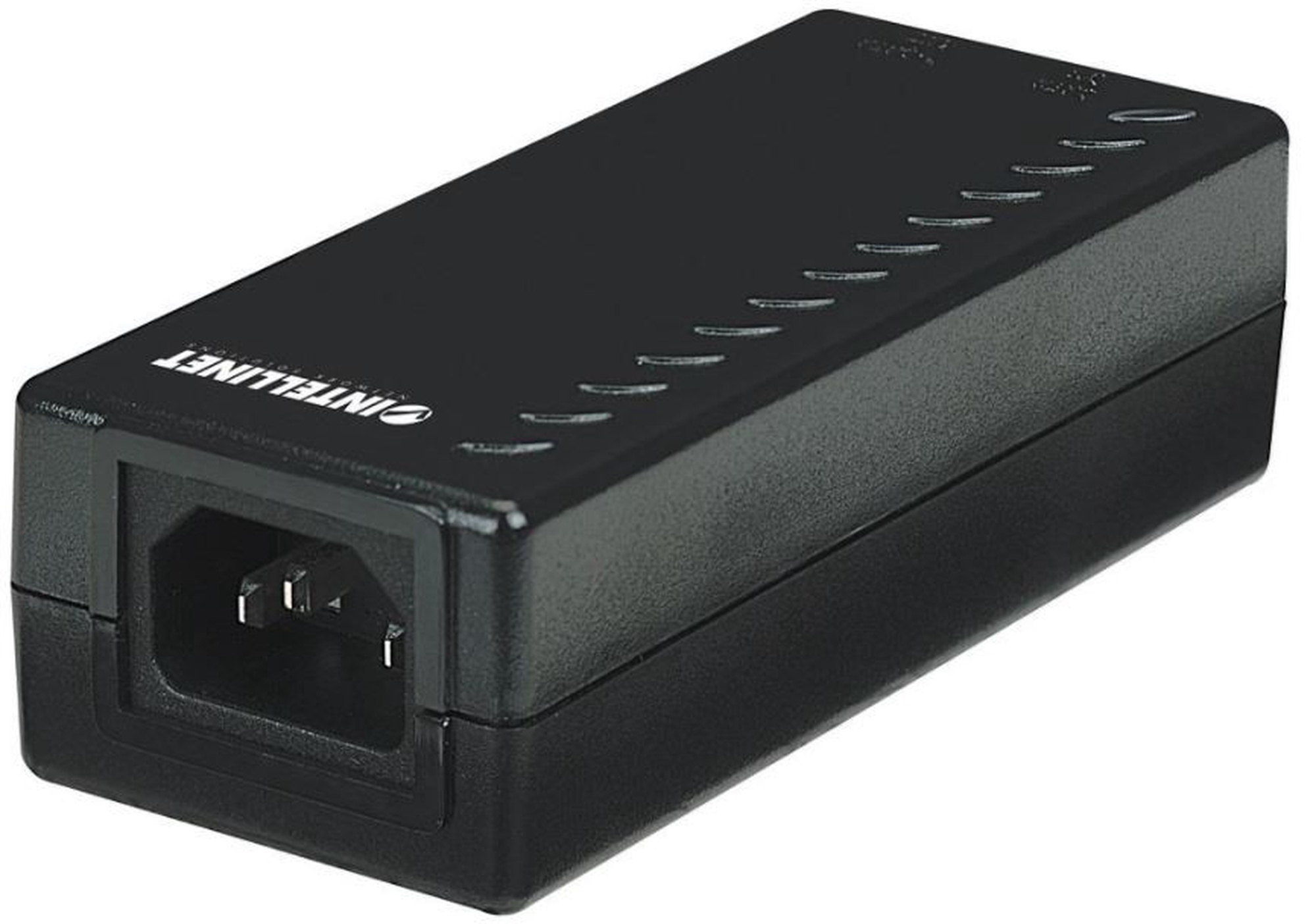

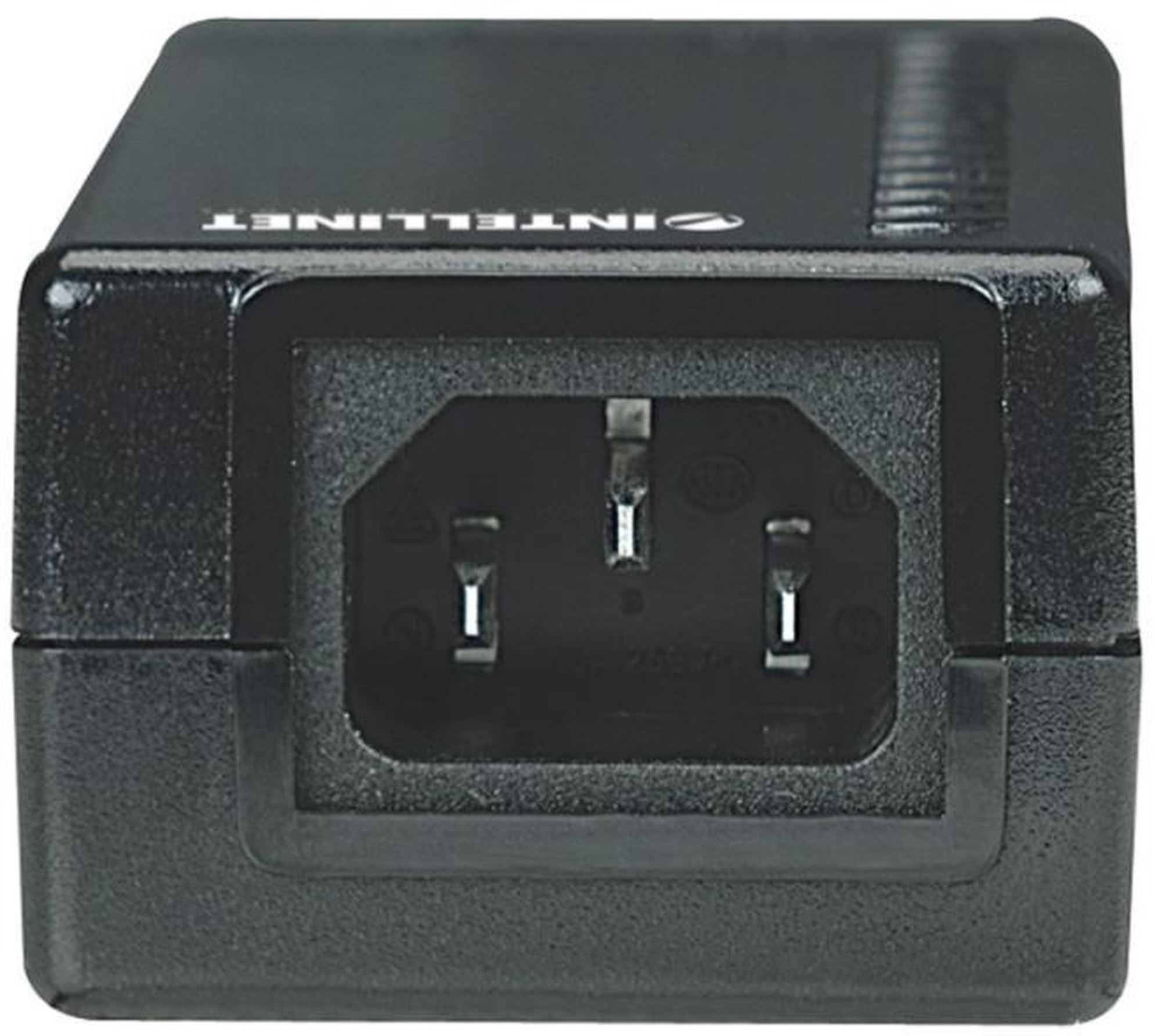

- 1 maitinimo įvesties jungtis (3 kaiščiai)
Apsaugos funkcijos:
- Trumpųjų jungimų apsauga nuo trumpo GND
- Perkrovos apsauga nuo srovių, didesnių nei 450 mA
- Aukštos įtampos apsauga nuo išėjimo įtampos, viršijančios 52 V
Suderinamumas - bendras: visi IEEE 802.3af standartą atitinkantys PoE įrenginiai
Palaikomi INTELLINET NETWORK SOLUTIONS produktai:
- Belaidžiai 300N prieigos taškai (524735, 524711)
- Didelės galios belaidis G prieigos taškas (503082)
- PoE skaidytuvas (502900)
- Tinklo kameros (550932 NBCC30-IR, 550963 NFC30-IR, 550949 NFC30, 550987 NFD30, 551021 NFC31, 551045 NFC31-IR)
Sertifikatai: FCC Class B, Part 15, CE 89/336/EEC

RJ-45 įvesties jungties kaiščių išdėstymas
1 kaištis: Rx+ (duomenų priėmimas)
2 kaištis: Rx- (duomenų priėmimas)
3 kaištis: Tx+ (duomenų perdavimas)
4 kaištis: NC (neprijungtas)
5 kaištis: NC (neprijungtas)
6 kaištis: Tx- (duomenų perdavimas)
7 kaištis: NC (neprijungtas)
8 kaištis: NC (neprijungtas)

RJ-45 išvesties jungties kaiščių išdėstymas (duomenys + maitinimas)
1 kaištis: Rx+ (duomenų priėmimas)
2 kaištis: Rx- (duomenų priėmimas)
3 kaištis: Tx+ (duomenų perdavimas)
4 kaištis: -Vdc_return (+) (maitinimo tiekimas [+])
5 kaištis: -Vdc_return (+) (maitinimo tiekimas [+])
6 kaištis: Tx- (duomenų perdavimas)
7 kaištis: -Vdc (maitinimo tiekimas [-] )
8 kaištis: -Vdc (maitinimo tiekimas [-] )

LED indikatoriai
Maitinimas AC (raudonas)
Kanalo maitinimas (žalias)
Kanalo signalizacija (raudonas)

Maitinimas
Įvestis: 100 – 240 V AC, 50 – 60 Hz
Išvestis: 48 V DC / 350 mA
Energijos suvartojimas: 19 W (maksimaliai)

Aplinka
Plastikinis korpusas (ABS)
Matmenys: 120 (P) x 50 (W) x 35 (A) mm (4,7 x 2,0 x 1,4 col.)
Svoris: 0,14 kg (0,3 svaro)
Darbinė temperatūra: 0 – 60 °C (32 – 140 °F)
Darbinė drėgmė: 10 – 90% RH, nekondensuota
Sandėliavimo temperatūra: -20 – 85 °C (-4 – 185 °F)

Komplektacija
Maitinimas per Ethernet injektorius
Maitinimo kabelis
Instrukcijų lapas
