Vandens blokas EK Water Blocks

EK® Quantum linijos antros kartos Vector GPU vandens blokas, sukurtas grafikos plokštėms, pagrįstoms naujausia NVIDIA® Ampere™ architektūra. Dėl tikslaus šio vandens bloko suderinamumo atitikimo rekomenduojame pasikonsultuoti su EK aušinimo konfigūratoriumi.

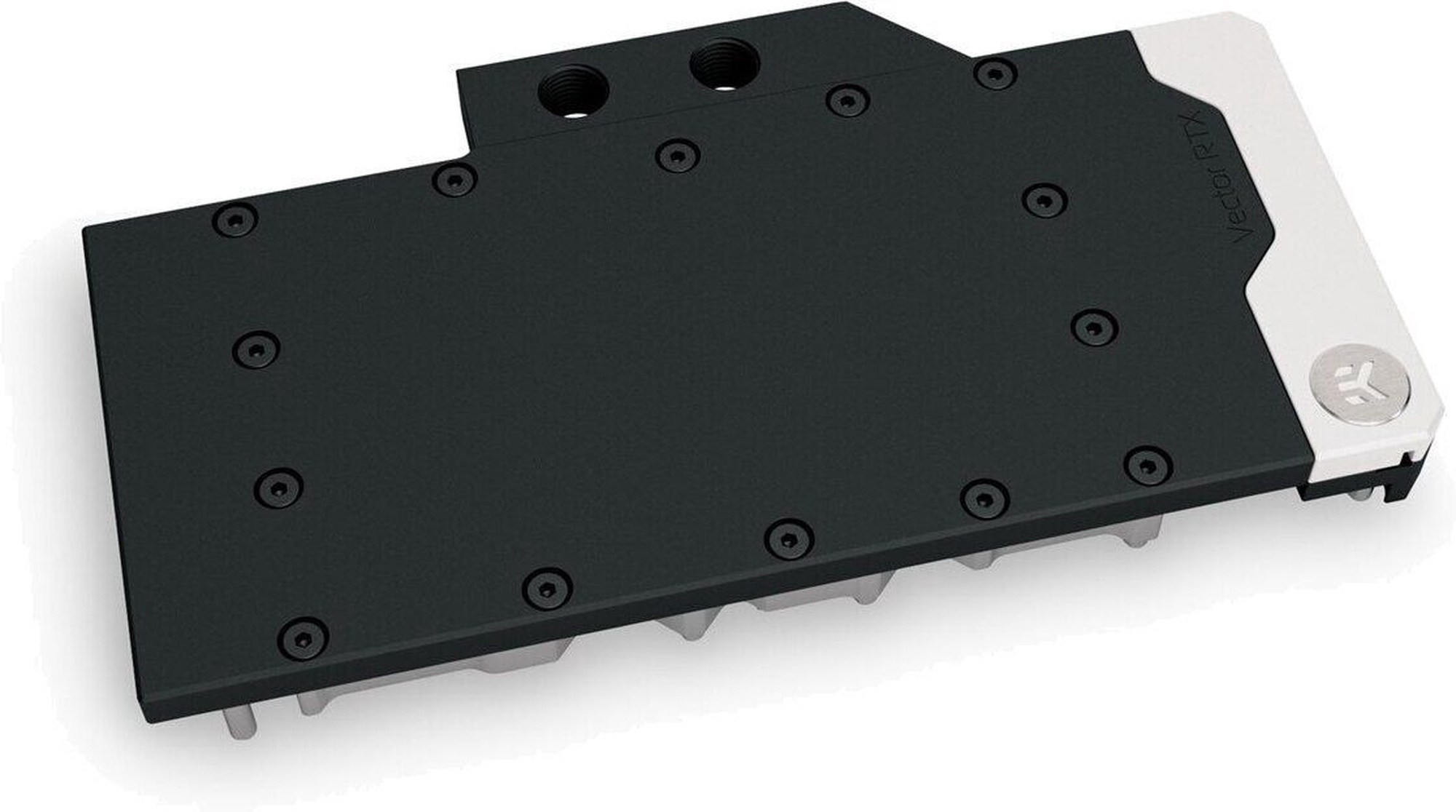

EK vandens blokas Nvidia GeForce RTX 3080 ir 3090
EK-Quantum Vector RTX 3080/3090 D-RGB vandens blokas yra suderinamas su dauguma etaloninių dizaino (ne „Founders Edition“) GeForce RTX 3080 ir 3090 grafikos plokščių. Jis specialiai suprojektuotas su daug storesniu vario pagrindu, kad atitiktų aukštus kondensatorius daugumoje etaloninių dizaino grafikos plokščių. Tai suteikia vandens blokui privalumą turėti platesnį suderinamumo sąrašą, neprarandant jokio aušinimo skysčio srauto apribojimo.


Vector vandens blokas tiesiogiai aušina GPU, VRAM ir VRM (įtampos reguliavimo modulį), nes aušinimo skystis nukreipiamas tiesiai per šias kritines sritis. Vandens blokas liečiasi su MOSFET ir droseliais, kad būtų užtikrintas maksimalus aušinimas ir sumažėtų ritės ūžesio rizika.

Šiuose naujai sukurtuose vandens blokuose yra optimizuoti srauto keliai, kurie sumažina hidrodinamines nestabilumas ir sūkurinius srautus (negyvas zonas) jų viduje. Be to, šis naujas dizainas leidžia terminalą pritvirtinti tiesiai prie vario šaltojo plokštės, dėl ko jis tampa tvirtesnis ir sumažėja vandens bloko sugadinimo tikimybė.

EK-Quantum Vector serijos vandens blokuose naudojamas atviras padalinto srauto aušinimo variklio dizainas, kuris pasirodė esąs pranašesnis sprendimas GPU vandens blokams. Jis pasižymi mažu hidrauliniu srauto apribojimu, tai reiškia, kad jį galima naudoti su silpnesniais vandens siurbliais arba siurbliais, veikiančiais žemu greičiu, ir vis tiek pasiekti aukščiausią našumą. Purkštuko plokštės ir šukos struktūros geometrija buvo optimizuota, kad būtų užtikrintas tolygus srauto paskirstymas su minimaliais nuostoliais ir optimalus našumas naudojant bet kuria aušinimo skysčio srauto kryptimi.

Šukos masyvas yra užpildytas 27 mikroskopinėmis šukomis su 0,5 mm pločio mikrokanalėmis, kurios užtikrina optimalų aušinimo našumą be nereikalingo srauto apribojimo ar užsikimšimo pavojaus.

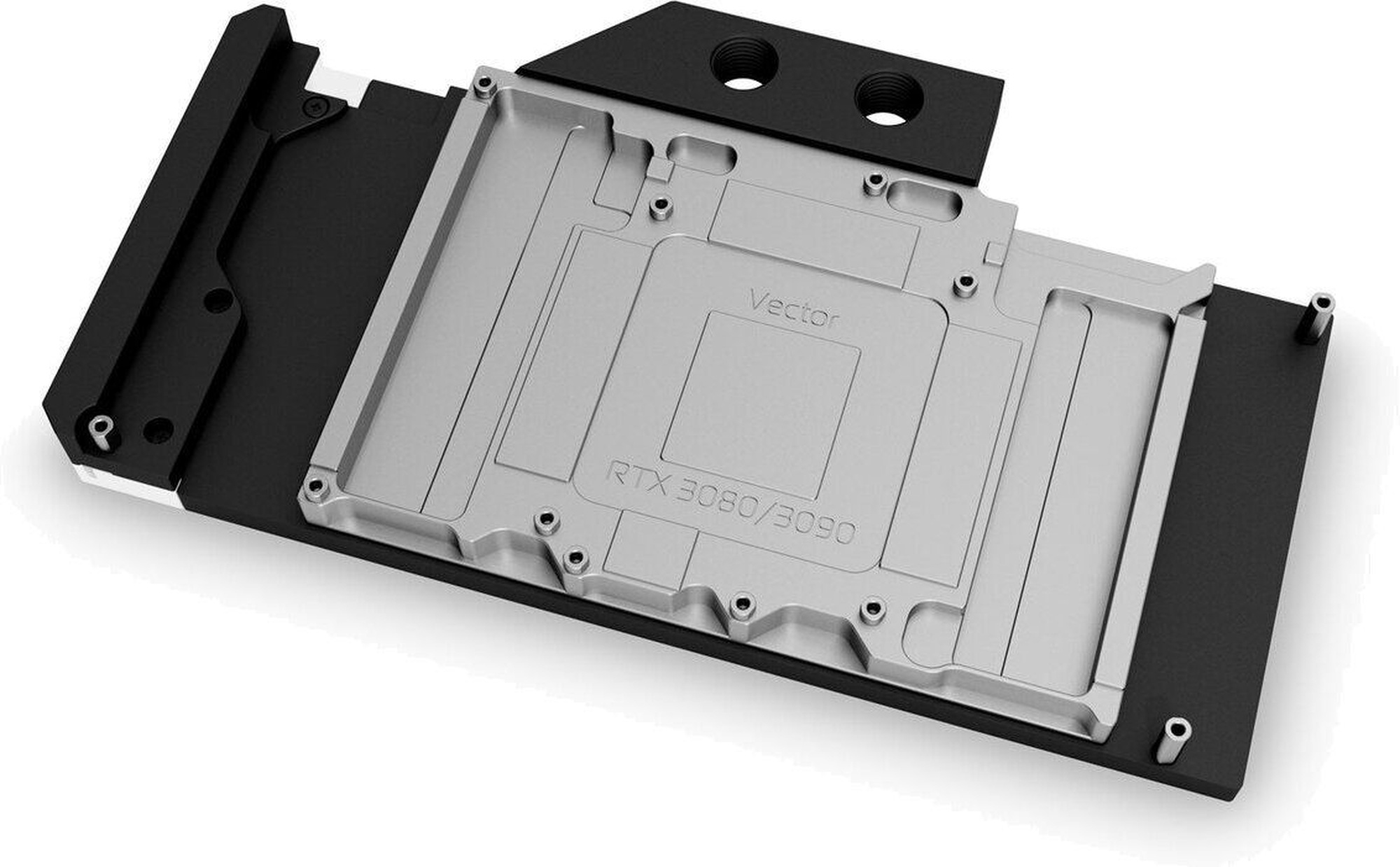

Bloko pagrindas yra CNC apdirbtas iš nikeliu dengto elektrocheminio vario, o jo viršus yra CNC apdirbtas iš patvaraus juodo POM acetalo. Šiuose antros kartos Vector GPU vandens blokuose taip pat yra acetalo terminalai, kurie atitinka viršutinį dangtį. Sandarus sandarinimas užtikrinamas aukštos kokybės EPDM O žiedais, o žalvariniai atstojėjai jau yra sumontuoti iš anksto ir leidžia saugiai ir lengvai atlikti montavimo procedūrą.

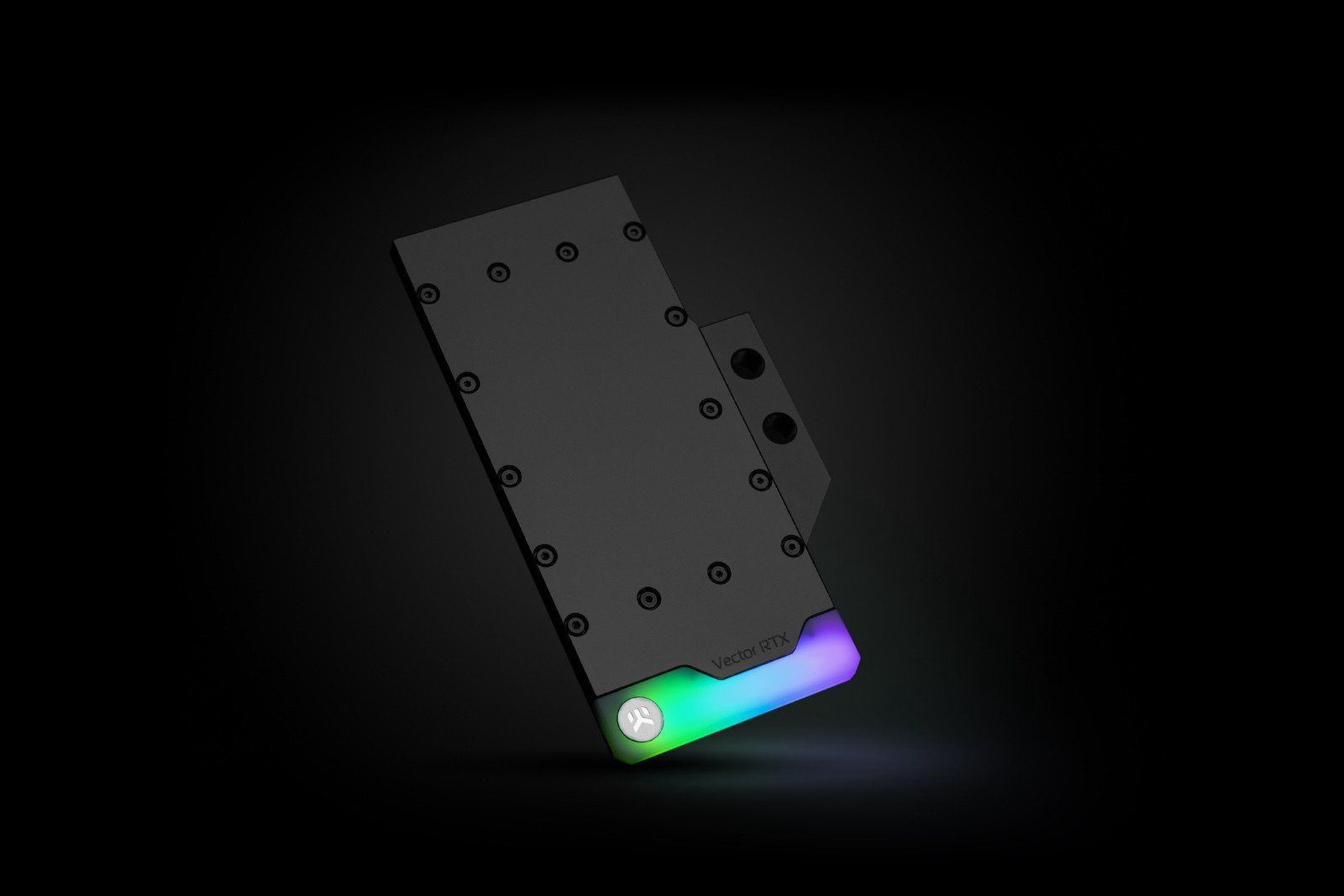

D-RGB apšvietimas EK-Quantum Vector RTX 3080/3090 D-RGB vandens bloke
Estetinis galinis elementas talpina adresuojamą D-RGB LED juostą. Šis vandens blokas turi iš viso 5 atskirai adresuojamus RGB LED, o jis suderinamas su populiariomis RGB sinchronizavimo technologijomis iš visų pagrindinių pagrindinių plokščių gamintojų. Rodyklė ant 3 kontaktų D-RGB LED jungties turi būti suderinta su +5V žymėjimu D-RGB (adresuojamame) antraštėje.

Atlošas 3080/3090 vandens blokui
EK rekomenduoja įsigyti fiksavimo atlošą, kuris pagerina bendrą jūsų grafikos plokščių estetiką, taip pat suteikia papildomą pasyvų aušinimą GPU branduoliui, VRAM 3090 kortelėse ir spausdintų schemų plokščių VRM skyriaus gale.
